【论文分享】｜MegaScale-Infer：分离注意力层和专家层来提高专家层的计算利用率

Authors

背景 ​

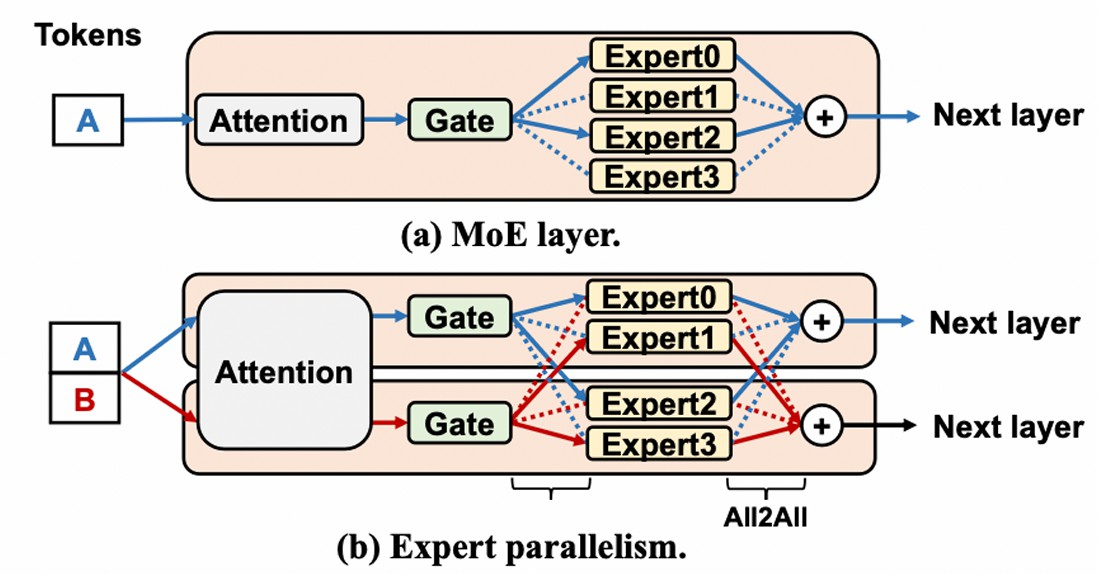

MOE: 将 Dense 模型的 FFN 层替换为门控网络和众多专家。token 不会经过所有专家的计算，token 经由门控网络决定激活哪些专家用于计算，计算后的结果再求和交给下一层的 Attention，可以节省计算量。

专家并行：将专家分布到不同的 GPU 上来降低计算和显存压力，每一层引入了两次 all2all 通信。

alt text

MOE 模型非常适合模型参数增大这个趋势，其计算量随着专家数量的增多和模型参数的增多次线性增长。虽然计算量少了，但 MOE 的计算方式使得 GPU 利用率低，导致没有充分降低计算成本。

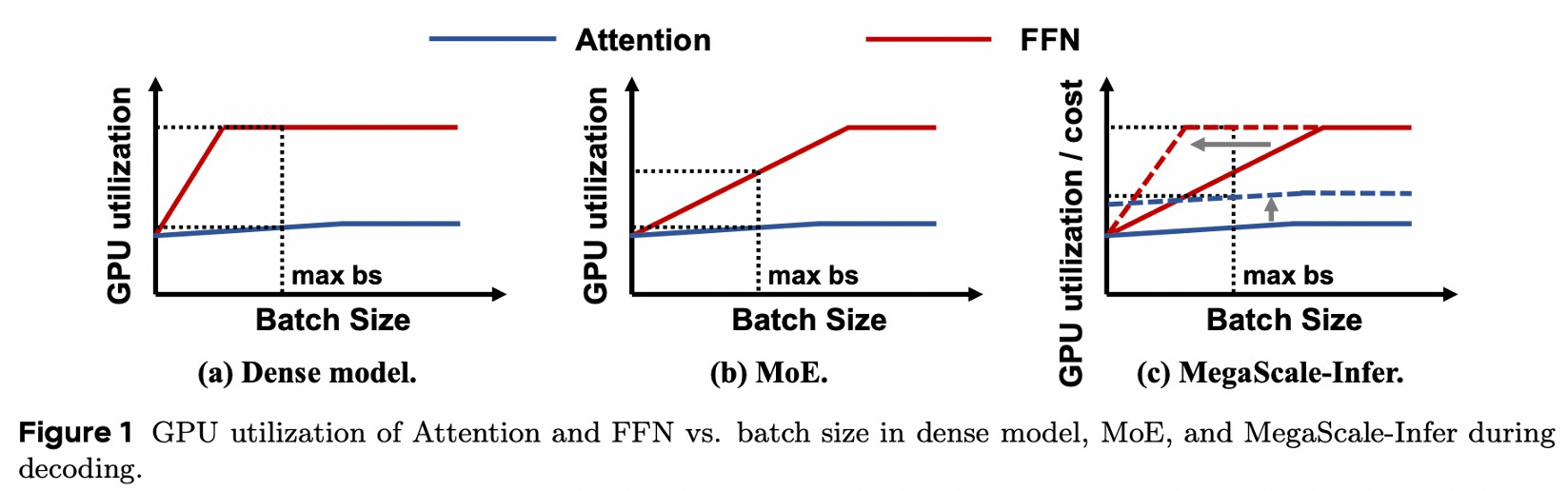

利用率低？

alt text

对 Dense model 来说

  1. Attention 加载所有 token 的 KV，增大 batch size，计算量和 IO 都增加，利用率低
  2. FFN 加载固定大小的参数，增大 batch size，计算量增大，利用率增大

对 MOE 来说，专家很多，分配给每个专家的 token 数量很少，导致 FFN 需要更大的 batch size 才能充分利用 GPU

batch size 不能无限增大：时延要求，显存限制 (KV)，MP 带来通信

核心思想 ​

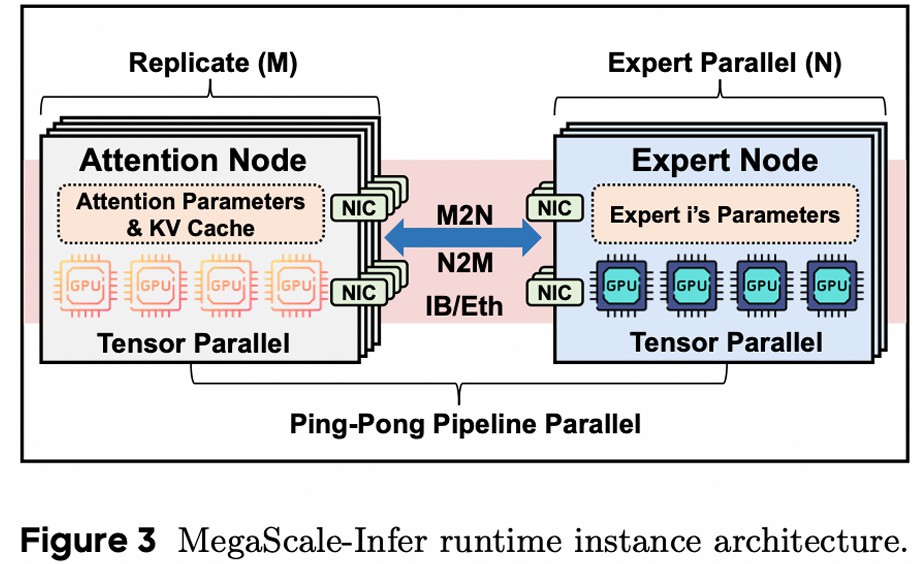

将 Attention 和 FFN 放在一起限制了 batch size 的增大，所以分离 Attention 层和 FFN 层到不同的机器上。Attnention 采用 DP+TP，FFN 采用 EP+TP。

alt text

好处

  1. 增大 FFN 的 batch size

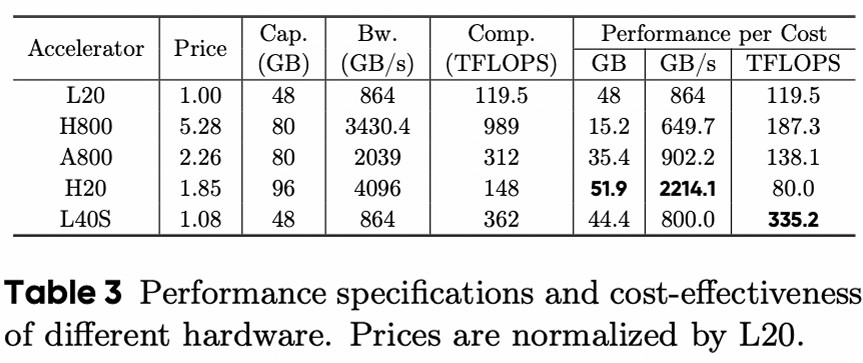

  2. 各自选择硬件，Attention 选择 IO 更好的硬件，FFN 选择计算更好的硬件

alt text

挑战

  1. 交替计算会导致 GPU 空闲：设计流水线
  2. NCCL 时延大：M2N 通信库

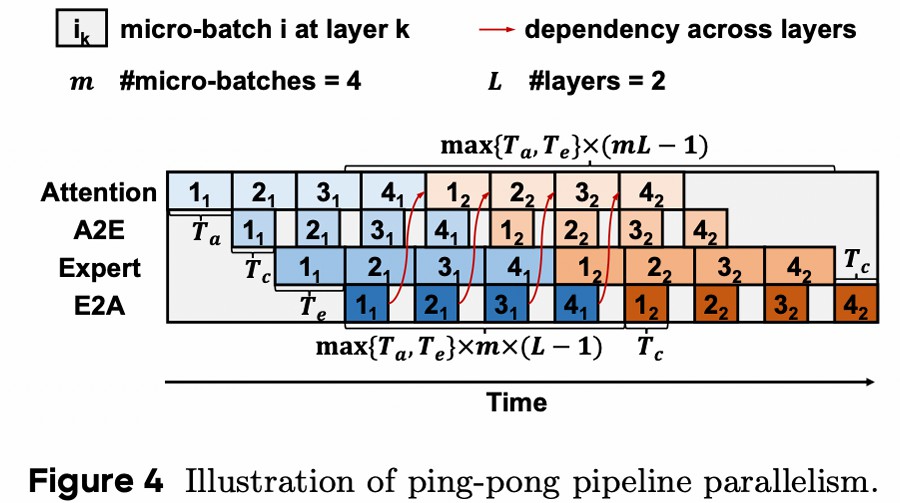

Ping-Pong Pipeline Parallelism ​

将 global-batch 切分成 micro-batch，用计算掩盖通信，提高利用率

数字代表 micro-batch id，颜色代表 layer

alt text

形成上述流水线的约束：

  1. Ta≈Te
    • 计算时间平衡，减少空闲
  2. Tc<Tf，其中 Tf=max{Ta,Te}。
    • 计算时间大于通信时间
  3. m×Tf≥2×(Tf+Tc)。
    • global-batch 经过 Attention/FFN 层的时间要大于 micro batch 经过两者的时间之和，否则有空闲，要求 micro-batch 数量足够多
      • micro-batch 时延：(Ta+Te+2Tc)+mTf(L−1)≤Titer≤mTfL.
      • global-batch 时延：Ttotal=(Ta+Te+2Tc)+Tf(mL−1)

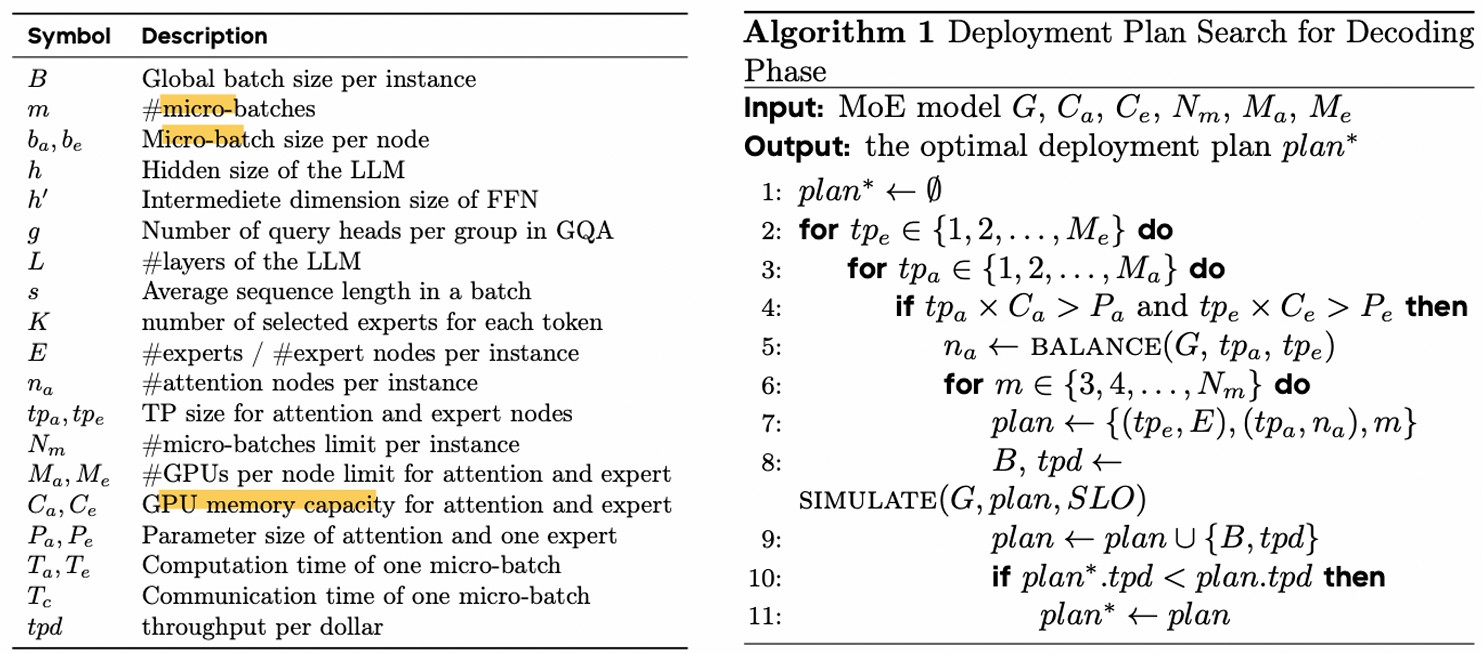

设计流水线需要确定一些超参，设计了一个超参数搜索的算法，其搜索空间包括 Attention Node 和 Expert Node 的张量并行度大小，micro-batch 数量（m），单位成本的吞吐量作为优化目标。

alt text

时延要求和 KV 显存限制：

Titer≤SLO,4mbashLg+2Pa<tpaCa.

目标：

B/TtotaltpanaCosta+tpeECoste

M2N 通信库 ​

all2all、M2N 都是由⼀系列 send 和 receive 通信组成

alt text

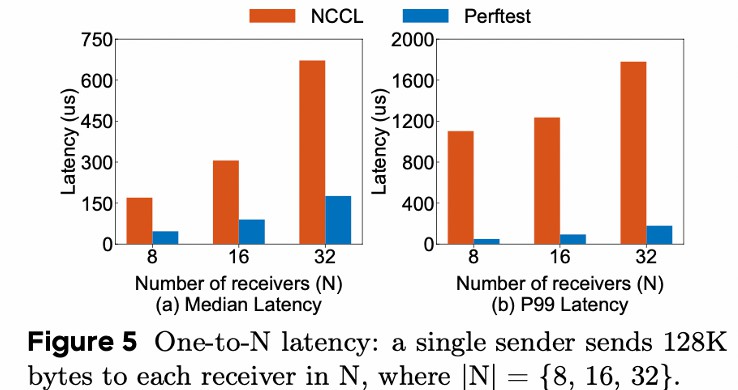

NCCL 的不足：

  1. 比起 network benchmark 测出来的时延高，说明额外开销很大
  2. P99 差距更大，说明通信时间不稳定

额外开销：

  1. 在跨机器通信时，数据经历 user buffer->proxy buffer->network->proxy buffer >user buffer
  2. group 操作数量有上限 8，group 类似 batch，可以提高性能
  3. 为了通用性引入不必要的 group 操作的初始化

不稳定：GPU 同步和访存操作

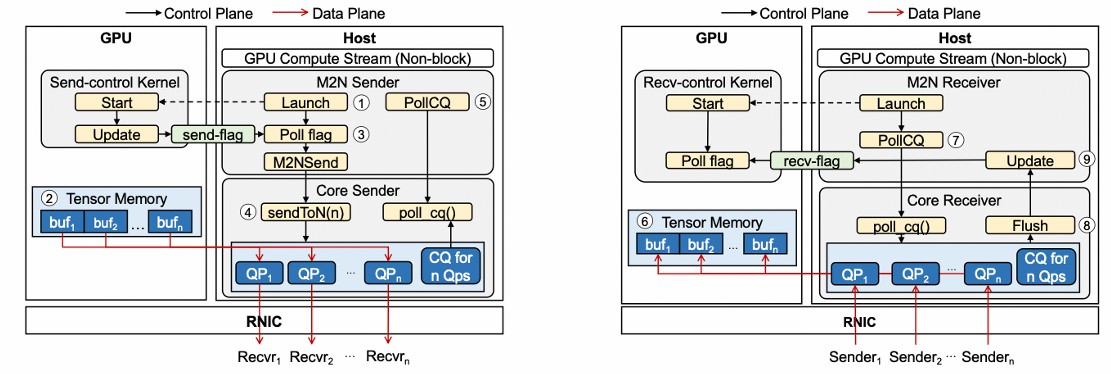

M2N 的优化: 减少不必要的拷贝、同步、初始化

alt text

sender

  1. 等待计算完成，启动一个 kernel 来检查数据是否准备好，减少同步
  2. 去掉 proxy buffer，直接注册 tensor memory 为 RDMA 可访问区域，直接发送，减少 buffer 拷贝
  3. 没有 group 操作数量的限制

receiver

  1. 去掉 proxy buffer，直接注册 tensor memory 为 RDMA 可访问区域，直接接收，减少 buffer 拷贝
  2. 等待通信完成，启动⼀个 kernel 来阻塞计算，直到数据准备好，减少同步

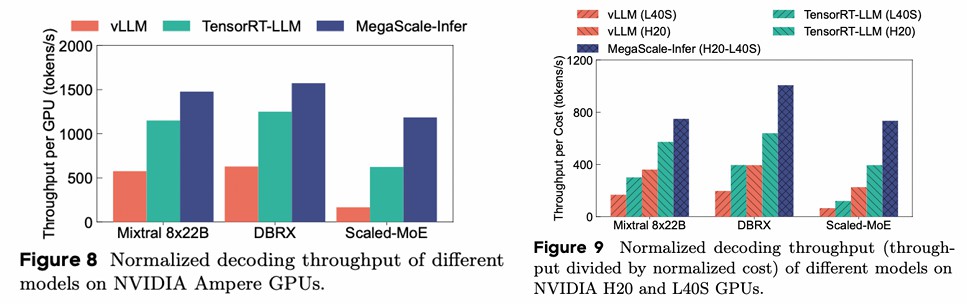

实验 ​

baseline:

  1. vLLM: tp+pp
  2. TensorRT-LLM: tp+ep+pp

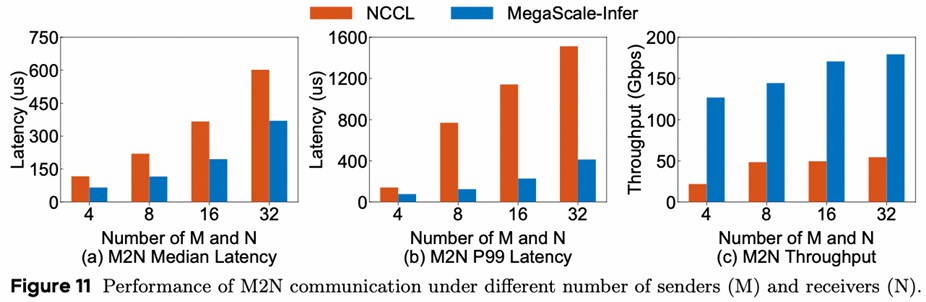

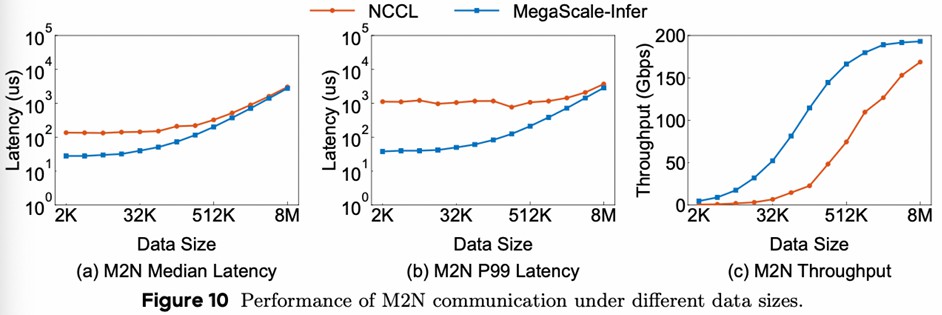

alt textalt textalt text

核心观点和 Feature ​

MOE 的专家并行，导致 decode 阶段专家的 batch size 较小，使得 GPU 利用率低，通过分离 Attention 层和 FFN 层来增大 FFN 的 batch size，从而提高利用率。为避免交替计算导致 GPU 空闲，设计了流水线；为降低 NCCL 时延，设计了通信库。

思考 ​

PD 分离很流行，感觉这个工作也是受 PD 分离的影响。模型不同层的计算特点不同，分离后再单独做优化可以打破耦合在⼀起的束缚，不过分离本身会带来通信，需要优化才能拿到正向的收益。 牺牲了 NCCL 的通用性换取性能的提升，细粒度的优化。
